Montando as partes 50, 50a, 51 e 51a

Vamos juntar as partes 50, 50a, 51 e 51a as partes 46 e 47 que foram montadas anteriormente e juntar a elas as rodas, formando no final 4 conjuntos de 2 rodas cada. Abaixo as partes 50, 50a, 51 e 51a.

Todas serão montadas como pequenos cilindros com exceção da 51 que bastará cortá-la e colá-la no local indicado. Estas partes necessitam atenção para que não fique com as rodas trocadas ou com lados repetidos senão for seguido a posição correta das partes 46+47 que foram montadas anteriormente. Exemplo na foto abaixo.

Na foto acima pegue a parte 46+47 correspondente a foto e cole as partes, da esquerda para direita 50a e 51 como na foto a seguir.

Agora vamos pegar a outra metade desta parte e vamos colar as partes 50 e 51a como demonstra as fotos a seguir.

Em seguida as partes coladas em seus respectivos lugares, ao fundo a "peça" montada anteriormente.

Mais uma vez as 2 metades montadas

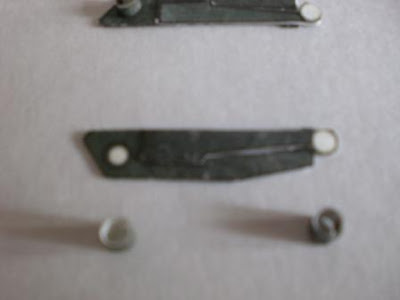

Agora vamos montar o outro ponta. Abaixo as partes 46+47 selecionadas corretamente e as partes necessárias, da esquerda para direita e de cima para baixo:
51 - 50a
46+47

46+47
51a - 50

Em seguida as partes coladas corretamente.

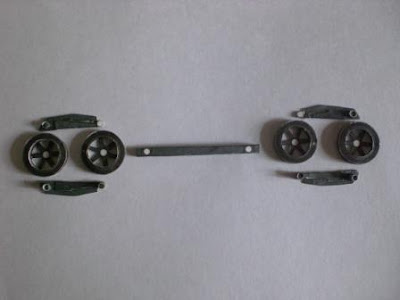

Ainda faltam 2 pequenos detalhes nestas partes porém vou deixá-los para depois. Abaixo distribui as partes para uma visualização de como será montado tudo, a parte central deve ser desconsiderada no momento, abordaremos a montagem dela mais a frente, ela está ali apenas para ilustrar melhor. Fotos a seguir.

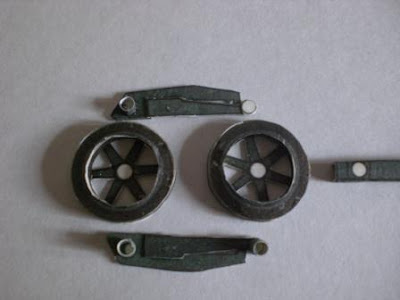

Vamos colar as rodas como vemos na foto a seguir.

Em seguida cole a parte restante por cima finalizando esta montagem.

Faça o mesmo processo do outro lado, lembre-se que serão 2 partes desta acima completas, uma apontando para a parte de trás do tanque e a outra apontando para frente como no diagrama mostrado anteriormente mais acima.
Até a próxima postagem....

Montando as partes 46 e 47

Montaremos agora as partes 46 e 47, que são partes simples e que juntas as outras partes formam a "peça" que unem as rodas centrais do tanque, semelhantes as estruturas de um trem. Vou fazer em partes porque deve-se ter atenção neste momento para que não se misture ou haja qualquer erro, afim de evitar que as rodas fiquem invertidas. Não será difícil montar toda estrutura das rodas, mas terá que ser feito parte a parte para não haver confusão. Abaixo a parte 46.

Em seguida vincamos, dobramos ao meio e colamos a parte 46 como demonstra a foto abaixo.

Em seguida vamos recortar as partes brancas na extremidades seguindo o contorno da "peça", e também recortar a área representada pelo "W", deixando a "peça" como na foto abaixo.

Na foto acima observamos que há na parte interna no ângulo superior esquerdo 2 riscos e na parte inferior direita um outro risco na horizontal, estes riscos são a orientação para a fixação da parte 47 que juntas formam esta peça. Abaixo a parte 47.

A parte 47 precisa de 2 partes então os "**" não representam neste caso que a parte precisa ser colada em outro papel, e sim que as 2 partes se unem formando apenas uma. Deverá ser colada uma parte com a extremidade com o circulo branco e outra com o circulo escuro. A foto abaixo mostra as partes necessárias para se montar uma delas.

Então colaremos as 2 partes, uma nas costas da outra formando uma única parte. Na foto a seguir as partes estão prontas e fotografadas juntas para facilitar o entendimento.

Agora vamos juntar as partes 46 e 47 para formarem um única "peça". Foto abaixo.

Em seguida usando as orientações da parte 46 vamos fixar a 47 por cima deixando os 2 círculos brancos das extremidades do mesmo lado, como mostra a foto a seguir.

Terminado esta parte, na próxima "postagem" colaremos as partes que se ligam aos círculos brancos e em seguida nas rodas, requerem atenção para que não sejam colados em ordem errada.
Até a próxima postagem....

quinta-feira, 1 de janeiro de 2009

Montando as partes 41, 41a, 53, 54

Primeira postagem do novo ano, curando a ressaca com mais cerveja e desejando um bom ano a todos, vamos continuar com uma pequena parte do tanque composta pelas partes 41, 41a, 53 e 54. São bem simples de montar, note que eu reforcei a parte 53 para deixá-la com mais volume mas não é necessário porque ela vai ficar meio escondida após a fixação das rodas. Abaixo as partes que vamos montar.

Como não há muito segredo, na próxima foto mostro as partes montadas e cortadas corretamente. A parte 41 em questão deve ser "enrolada" como já foi explicado anteriormente e fechada suas extremidades com as partes 41a em cada lado. Foto abaixo.

Em seguida vamos colar a parte 53 na estrutura do tanque no local indicado como na foto abaixo.

Depois colaremos a parte 41, repare na estrutura que há um risco levemente inclinado, a parte 41 deve ser colada ali seguindo a inclinação como ilustra a foto a seguir.

E finalizando vamos colar a parte 54 logo abaixo na parte 53, onde posteriormente vamos fixar uma das rodas. Foto abaixo.

Até a próxima postagem....
